当前位置:网站首页 > 在线鉴定 > 详细信息
古陶瓷鉴定中气泡的问题
【日期: 2008-11-20 06:39:43 】  【来源: 】【关 闭】

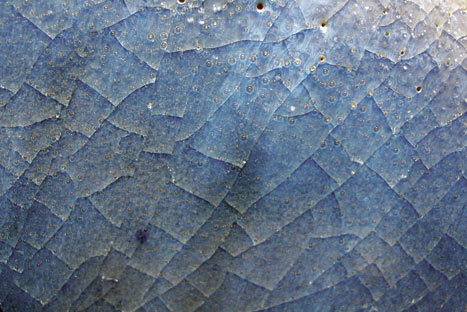

陶瓷的釉中有气泡是一种比较常见的现象。有的器物的气泡特征十分明 显,用肉眼即能观察清楚,形成很深的直观印象;而有的器物虽然有明显的气泡,但气泡的特征却不是很明显;也有的器物釉面无明显的气泡,甚至无气泡。

  有关气泡形成的原因和变化规律,目前尚未处于探索阶段。有人认为它是由釉层中的水分子变化而来的。在陶瓷烧制过程中,窑内的高温会使釉层中的结晶水或液态水都变成气体,当釉层厚时 ,气态水分子被釉膜包住,释放不出来便形成为气泡。当釉层薄时,气泡冲破了釉层,则在釉表形成无数小坑凹(麻点)。气泡的形成与器物的窑口、釉质、釉层厚薄、烧成时窑 内的温度变化、窑内气氛等因素有密切关系。

气泡在古陶瓷鉴定中的作用

  目前收藏界尚有不同说法,肯定者认为,气泡在古陶瓷鉴定中具有重要的参考作用,可以作为鉴别新旧和窑口的主要依据之一;否定者 认为,气泡不过是釉层中的一种自然现象,气泡无规律可循,不具有区分标识的功能,因而不能作为鉴定的依据。事实上,这两种观点都不完全正确。尽管不同器物的气泡在具体 形态、疏密、多少、大小及层次分布等方面的特征千差万别,有时难以用同一个标准去把握,但相同窑口或品种的器物在气泡特征方面却具有一定的相似性。相同窑口或品种的器 物,由于釉的原料、配方、施釉方法、釉层厚薄、烧成时的窑内气氛、温度变化等方面都大致相同,因而烧成后的器物在气泡特征方面会具有一定的共性和规律。这种共性和规律 ,在进行仔细分析研究后,有时也可以作为古陶瓷鉴定的依 据之一,具有一定的参考价值。但相对于古陶瓷的胎、釉、 造型、纹饰等其他鉴定标准来说,气泡并不是最典型最本质的特征,气泡标准具有不确定性,因而不能无限夸大气泡在鉴定中的参考价值。对于一些釉中无明显气泡或虽有气泡但 特征不典型的陶瓷种类,不宜通过气泡特征进行鉴定。依据 气泡进行古陶瓷鉴定,最基本的前提在于对被鉴定对象的气 泡特征要了如指掌,这种了解应是在观察、上手大量真品实物基础上的感性认识和理性升华,而不能只是通过书本得来的未经对照实物检验的似是而非、众说纷纭的所谓气泡特征 。

  历代各个窑口陶瓷 气泡的特征

  以肉眼观察而言,我国古代陶瓷中绝大多数窑口或品种的器物,气泡特征均不是很明显,有的甚至观察不到气泡,仅有少数窑口或品种的器物才具有 比较明显的气泡特征。以下对历代陶瓷的气泡情况予以简要 说明:商周及秦汉原始瓷的釉层较薄,釉中基本上无气泡。六朝时期的青瓷,由于器表布满密集的开片,只在聚釉处能观察到不明显的气泡。唐代陶瓷如邢窑、长沙窑、邛窑等器物表面一般无明显气泡;唐五代时期的定窑白瓷一般 只在底足和口沿等局部釉厚处才有细密均匀的小气泡,也有个别器物全身均匀分布密集的小气泡;越窑青瓷的釉面浑身都均匀分布有隐约的密集小气泡,局部釉厚处则清晰可见。

  宋代陶瓷中的定窑 和磁州窑瓷器,以及一些属于定窑系和磁州窑系的 瓷器,釉面一般无明显气泡。此外,黑瓷诸窑,如建窑、吉 州窑等器物的釉表面一般也无明显气泡,耀州窑黑瓷的釉中虽有密集的小气泡,但由于气泡是在黑釉之中,肉眼看起来并不明显。宋代影青瓷,有很大一部分无明显气泡,部分器 物的釉面有分布均匀的密集细小气泡,仅有少数釉层较厚的器物或施釉不均的器物气泡较明显。宋代龙泉青瓷的釉面均有密集的小气泡,但因年代和釉质不同略有差别,北宋龙泉 青瓷的釉层较薄,釉的润泽感不强,釉中的气泡与南宋龙泉青瓷相比显得略大且稀疏;南宋龙泉青瓷由于使用的是石灰碱釉,釉层肥厚滋润,釉中的细小气泡密集且均匀分布,粉 青釉由于釉色纯正,施釉均匀,釉中气泡看起来不如梅子青釉明显。

  宋代陶瓷中具有典型气泡特征的主要有汝窑、钧窑和耀州窑等。汝窑瓷器的釉层较厚,釉中有少量较大的气泡,古人称之为“寥若晨星”,在光照下时隐 时现,似晨星闪烁,从汝窑瓷片的断面观察,可见一些稀疏的气泡嵌在釉层的中、下方。需要说明的是,汝窑有多种釉色,由于釉色不同,气泡特点也有差异,除常见的稀疏较大 气泡外,也有的气泡较大且分布相对密集,也有的釉中无明显气泡。

  钧窑瓷器的釉中一般都有大小如针孔的稀疏大气泡,以及由中小气泡组成的气泡群,各气泡虽然大小不一,比较稀疏,但各气 泡间的距离大体均匀。钧窑瓷器的气泡,在器物全身的分布 并不完全一致,而是有的部位较明显,有的部位却不明显,也有的钧窑器物通体都无明显的气泡。

  耀州窑瓷器的气泡可分为两种,一种气泡细小且密集均匀分布,看起来并不明显;另一种气 泡较大,分布稀疏、有层次感,看起来比较清晰,此种气泡的特征最为典型。有的器物上同时有两种不同特征的气泡,也有的器物上只有其中一种气泡。

  此外,元、明、清青花及单色釉瓷器,釉中有 气泡的现象也比较普遍,有的也具有一定的特点和规律。

  注意辨别现代新仿陶瓷气泡

  气泡在古陶瓷鉴定中具有一定的参考价值。现代仿造者在注重胎、釉、造型、纹 饰等主要特征的仿制时,可能忽略气泡这种非主要特征。因而,通过对气泡特征的分析、对比,可以大体知道一件器物在气泡特征上与真品是否相符。但是这种鉴定,仅适用于气 泡特征比较明显的那类器物,如汝窑、钧窑、耀州窑等。对于气泡特征不明显的器物,气泡在鉴定中的参考价值并不太大。值得注意的是,有的现代新仿器物的釉中也有气泡,有 的新仿品的气泡甚至具有与真品相似的特征,这是因为做伪者对气泡特征进行了有意模仿,只要釉的成分和烧制工艺满足一定的条件,即能达到某种气泡特征。

  古陶瓷和新仿 陶瓷在气泡特征上的不同,与烧造使用的燃料及窑炉结构之 间具有很大关系。古陶瓷在烧制时使用的是柴窑或煤窑,而 现代新仿陶瓷使用的一般是气窑或电窑,它们的升降温曲线 及对温度的控制存在巨大区别。现代气窑和电窑烧制的仿品,釉中的气泡一般大小均匀,在分布上缺乏层次感;而古代柴窑或煤窑烧制的陶瓷,釉中的气泡一般有大、小差别,在分布上有层次变化。

  气泡鉴定古陶瓷的误区

  关于气泡鉴定古陶瓷 ,目前流传着许多错误的观点,需要引起注意。有的文章认为,“凡宋代及以前的陶瓷釉中都没有气泡……凡仿品或元代以后任何朝代制品均不可能没有气泡,只要发现釉下气泡便可证明非真正宋瓷”。 事实上唐、宋时期的陶瓷釉中有气泡的现象非常普遍,元代 及明清陶瓷的釉中无气泡的也比较多。还有的观点认为,“ 新瓷的气泡小而密集,旧瓷的气泡大而稀疏……当然,老的瓷器也可能大而密集,有的也可能小而稀疏,但绝对不会小而密集”。事实上,新仿品釉中的气泡有的也具有“大而稀疏”的特征,而古陶瓷釉中的气泡也有许多具有“小而密集”的特征。

  有观点认为,气泡也有生死,有其内在的生命周期。不同的瓷器 品种、不同的釉层厚度、不同的保存环境等对陶瓷 气泡的生命周期都有一定影响。气泡死亡的原因主要有气泡自身破裂、釉面开片、腐蚀、磨损及自然老化等。死亡的气泡在高倍放大镜下一般呈黑褐色 点状。这种观点具有一定的科学性,用高倍放大镜观察,老的陶瓷器物釉面确实存在数量不等的所谓死亡气泡,新瓷的死亡气泡一般较少。但死亡气泡的多少很难量化,也有一部分老瓷器的死亡气泡较少,甚至无死亡气泡,而一些经过做旧的新仿器物,釉中的死亡气 泡却比较多,还有的作伪者用尖而细小的利器将釉面的大气泡戳破,并填以脏物,观察起来与死亡气泡无异。因而,以釉中有无死亡气泡或死亡气泡的多少来判断器物的新老,这 种鉴定方法并不完全可靠,至多可以作为一种参考而已。

上篇:翡翠收藏弄清三个概念
